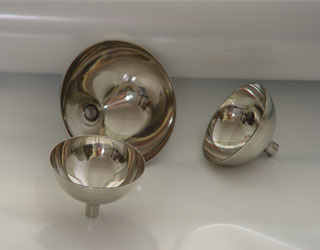

今天介紹鉑金坩堝(鉑金器皿)維護保養中的注意事項，鉑金分析儀是進行分析和分析必不可少的設備之一。 由于價格昂貴，鉑金器皿的維護和保養尤為重要。 為此，基于近20年的實踐經驗（1984-2007）和用戶反饋信息，我們公司提醒您有關正在使用的維護和保養知識，以供您參考。
 1.鉑金器皿在高頻熔煉，鍛造和軋制后，必須由≥99.95％的高純度鉑制成，并且內外表面光潔度很高。 使用前，請先用稀鹽酸處理10分鐘，然后用清水沖洗以除去表面上可能的污染物。

 2.鉑的熔點為1770℃（也有報道為1775℃），比重為21.45，鉑金器皿的使用溫度高于1300℃，但不要超過1400℃使用 ℃，否則會造成嚴重變形。

 3.使用鉑金器皿時，請勿與碳接觸，否則鉑會變脆并破裂，因為碳在高溫下會溶解在鉑中。 它也不能與鐵或鉛接觸，否則可能會穿透容器并引起中毒。

 4.鉑不會被單一酸腐蝕，但不能放入硝酸和鹽酸的混合溶液中。 即使在室溫下，它也會強烈腐蝕并產生點蝕。

 5.熔融的Na2SO4。  NaOH，NANO3，Na2CO3對鉑制容器有輕微腐蝕。 應盡量避免。

 6.對于高溫下的鉑金器皿，請配備帶有鉑金頭的不銹鋼坩堝鉗（生產單元可以同時提供）。 請勿使用生銹的坩堝鉗夾住鉑金器皿。

 7.如果發現長時間使用的鉑制坩堝表面上有污染和粘附，請用稀鹽酸或氫氟酸煮沸以除去表面雜質。

 8.向鉑中添加5％的金（Au≥99.95％），制造的鉑黃5容器可以將其強度提高30％，且變形較小，通常用于x熒光（ 價格比純鉑金稍貴），其效果相對理想，可以采用。

 9.長期使用后的變形是正常的，建議變形后進行塑性處理后可以繼續使用。 在高使用頻率的情況下，通常需要6個月的時間去貴金屬專業生產企業（較好是原始制造商）進行凈化和處理，并且質量可靠，并且不要試圖便宜地去購買。 非正式的貴金屬企業進行加工。

 10.鉑不會被直接氧化。 應將其放在清潔干燥的保險箱中。 請勿與其他硬質金屬碰撞。
